DTH puurvasar

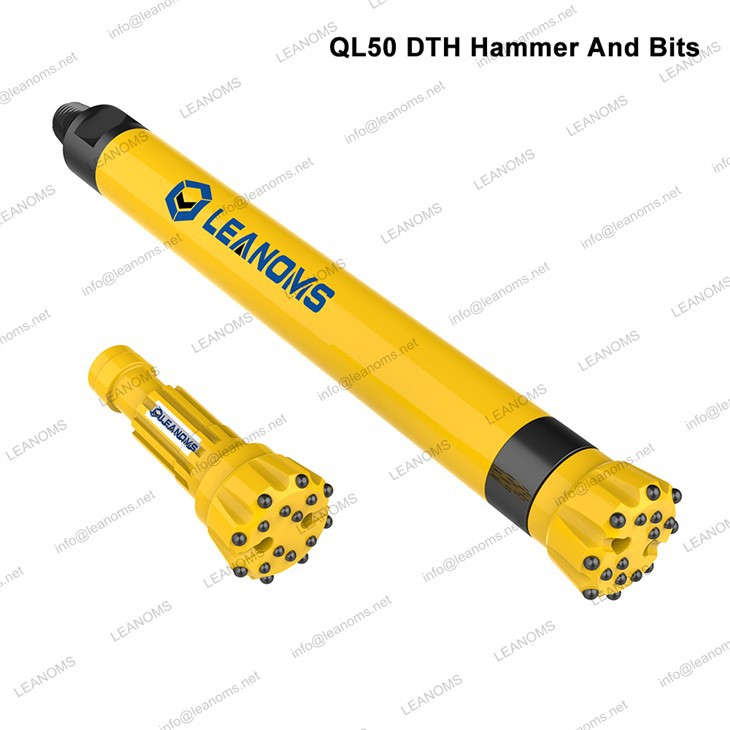

Seeria QL kõrgsurvega DTH puurvasar on konstrueeritud haamertrellina. Need erinevad aga teistest kivipuuridest pideva töötamise poolest puuri otsa vastu.

Kokkusurutud gaas siseneb puurtoru kaudu DTH puurvasara ja väljub seejärel puuri otsast ning heitgaasi kasutatakse räbu eemaldamiseks. Haamri pöörleva liikumise tagab pöördpea ja võlli tõukejõu annab propeller, mis edastatakse puurvarda kaudu DTH puurvasarale.

DTH puurvasar koosneb kitsast piklikust torust, mis sisaldab löökkolvi, sisemist silindrit, õhujaoturit ja tagasilöögiklappi. Tõeline keermestatud ülemine alumine on varustatud mutrivõtmepesa ja ühenduskeermega puurtorudega ühendamiseks. Esiosa, juhtkontroll, mis on samuti varustatud keermega, ümbritseb splainidega varustatud otsaku varre ja annab veekaevu puuri otsa etteandejõu ja pöörlemise.

Piiritusrõngas piirab puuri aksiaalset liikumist. Tagasilöögiklapi eesmärk on takistada lisandite tungimist DTH puurvasara, kui suruõhk on välja lülitatud. Puurimise ajal surutakse puuriotsak kaevu sisse tõmmatud puurvasara vastu ajamipadrunit. Kolb lööb otse vastu otsaku varre löögipinda. Õhu puhumine toimub siis, kui otsik kaotab kontakti augu põhjaga.

Lõikerõngas ja tagasilöögiklapp töötavad koos, et tagada maksimaalne tõhusus. Piiritusrõngas tagab, et puur ei liiguks liiga kaugele auku, samas kui tagasilöögiklapp takistab lisandite sattumist DTH puurvasarale, kui õhurõhk on välja lülitatud. Puurimise ajal hoitakse puurit õhurõhu jõul kindlalt vastu ajamipadrunit ja kolb lööb vastu otsaku varre löögipinda, et lükata see auku. Kui otsik kaotab kontakti augu põhjaga, toimub õhu puhumine, mis aitab otsakut jahutada, vähendada hõõrdumist ja eemaldada prahi puurilt eemale.
